JⅡ TJA型单支点机架

JⅡ TJA型单支点机架

推荐指数:★★★★★

产品简介:

JⅡ型单支点机架主要参数及尺寸机架型号减速机型号D1D2D3(H8)D4(H9)D5D6n1-d1n2-d2HH2H3H4H5H6H8H8H9JⅡ2B22602302002953503926-13.54-265684783011598974201770JⅡ3B33403102703454004426...

18901439333

详细说明:

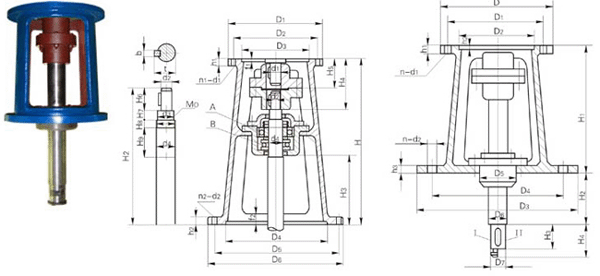

JⅡ型单支点机架主要参数及尺寸


机架型号

减速机型号

D1

D2

D3(H8)

D4(H9)

D5

D6

n1-d1

n2-d2

H

H2

H3

H4

H5

H6

H8

H8

H9

JⅡ2

B2

260

230

200

295

350

392

6-13.5

4-26

568

478

301

159

89

74

20

17

70

JⅡ3

B3

340

310

270

345

400

442

6-13.5

4-26

675

575

358

178

101

81

37

20

82

JⅡ4

B4

400

360

320(316)

435

500

548

8-16

8-30

736

613

384

215

123

92

25

28

120

JⅡ5

B5

490

450

400

440

550

600

12-18

12-22

835

685

363

280

150

130

44

40

142

JⅡ6

B6

580

520

460(455)

500

550

600

12-22

12-22

928

739

380

350

187

163

46

40

156


机架型号

减速机型号

d1

d2

d3

M0

d4
       (k6)

b

t

f1

f2

h1

h2

JⅡ2

B2

45

45

43

M50×2

50

14

48.5

6

5

20

12

JⅡ3

B3

55

55

63

M65×2

65

16

59

6

5

20

24

JⅡ4

B4

70

70

72

M75×2

75

20

74.5

7

5

22

26

JⅡ5

B5

90

90

95

M100×2

100

25

95

8

7

26

28

JⅡ6

B6

100

100

105

M110×2

110

28

106

10

7

28

30
